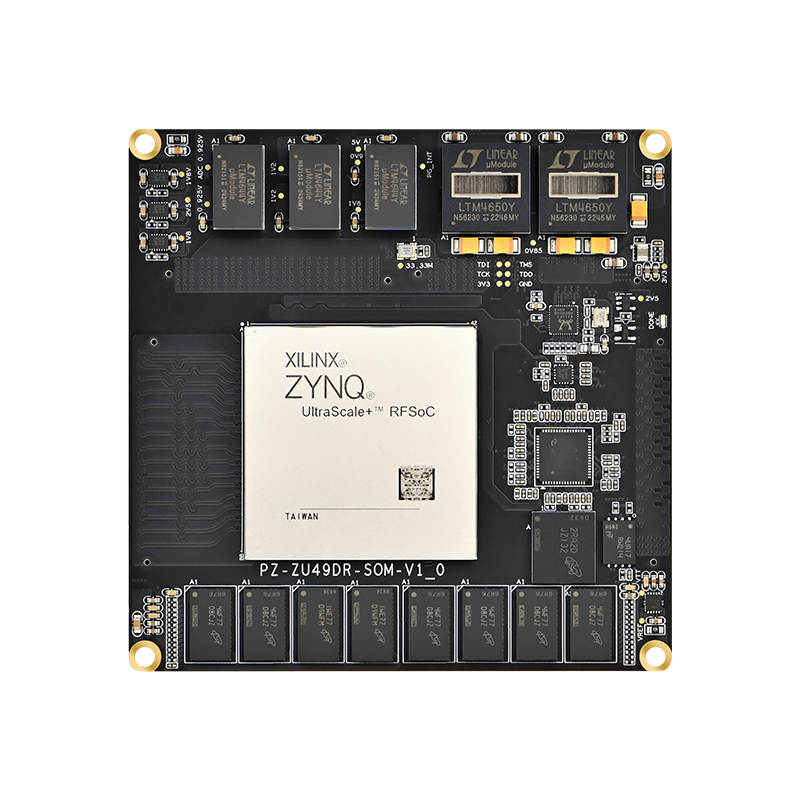

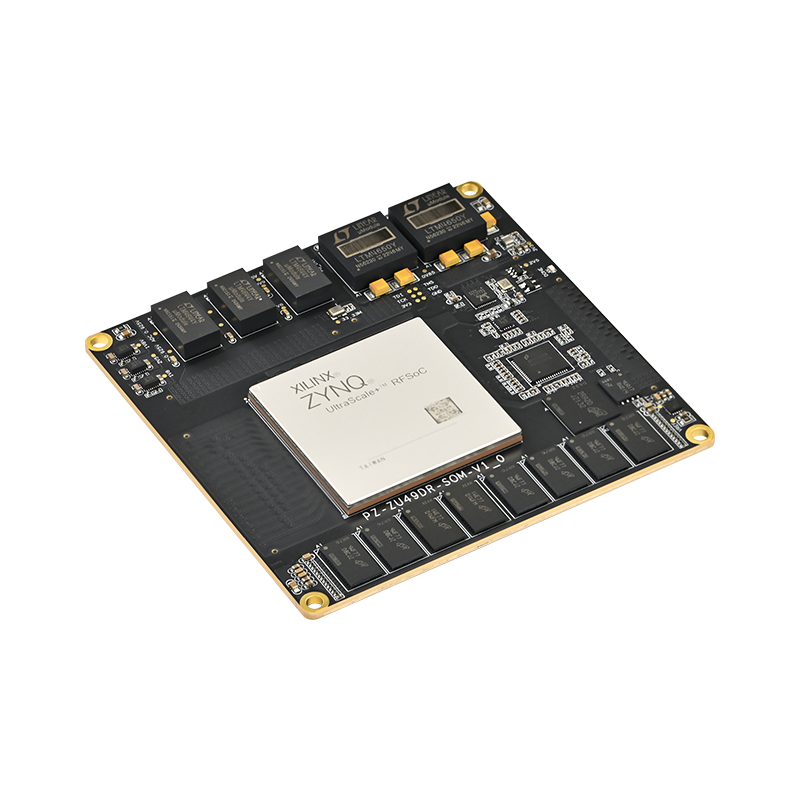

璞致FPGA ZYNQ UltraScale+RFSOC ZU49DR 核心板
PZ-ZU49DR-SOM
- ZYNQ UltraScale+RFSOC核心板，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧4GB DDR4，32GB EMMC，512Mb+512Mb QSPIFLASH
- 尺寸100*100mm，多通道ADC DAC，支持100G光纤
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ，提供完善硬件参考&软件丰富例程，助力产品开发

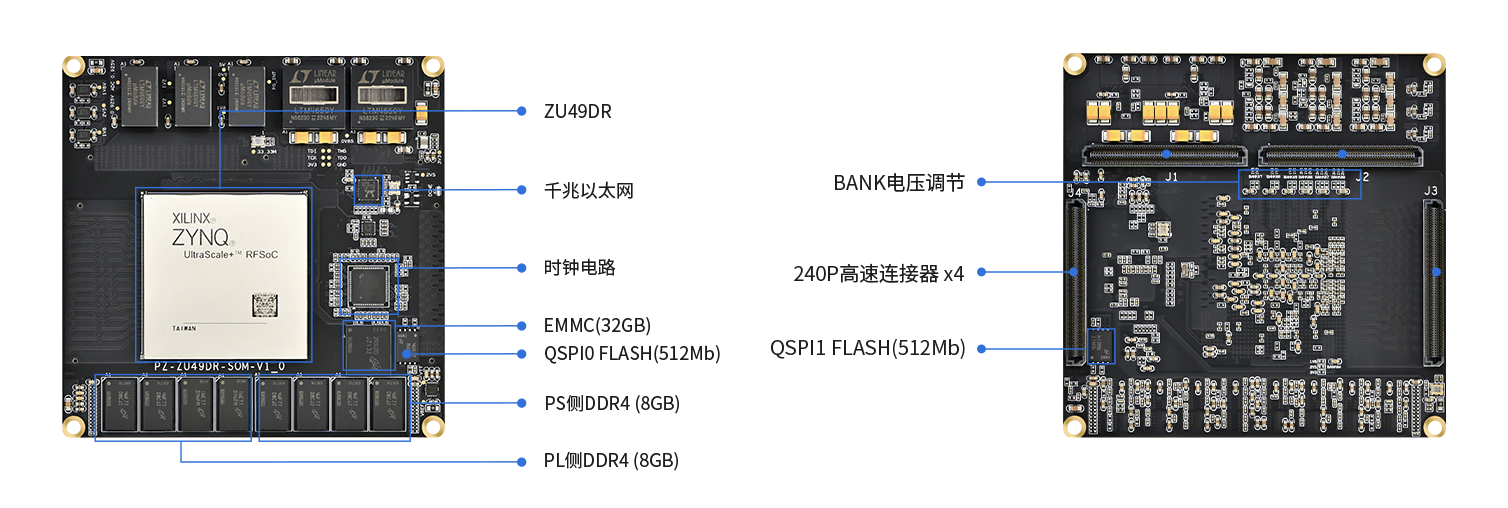

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU49DR-SOM |
主控制器 | XCZU49DR-2FFVF1760I |
内核 | ARM : 4 x Cortex-A53 1.333Ghz RPU : 2 x Cortex-R5 533Mhz |
速度等级 | 2级 |
温度等级 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 930K |
查找表 (LUTs） | 425k |
DSP Slices | 4272 |
BLOCK RAM | 38Mb |
DDR4 | PS侧8GB 2400Mhz*64bit / PL侧4GB 2400Mhz*32bit |
QSPI FLASH | 2路(QSP0+QSPI1)/单片512Mb、共计1Gb |
EMMC | 32GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，板载拨码开关选择 |
ADC通道 | 16通道/采样率2.5Gsps |
DAC通道 | 16通道/采样率9.85Gsps |
千兆以太网 | 1路（PS侧） |
PS侧GTR | 4对TX/RX |
PL侧GTY | 16对TX/RX |
供电/电流 | 8-12V/5A（推荐电压8V） |
扩展IO数量 | MIO：38个（固定1.8V电平） HP：144个（1.2/1.8可调、默认1.8V） HD ：96个（1.8/2.5/3.3V可调、默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125M晶振提供给GT接口 1个专用时钟芯片给ADC/DAC提供时钟 |
尺寸、工艺 | 100*100mm，沉金工艺、0.635mm间距 240P连接器x4，顶层最大高度5mm，PCB厚2mm,连接器合高5mm |

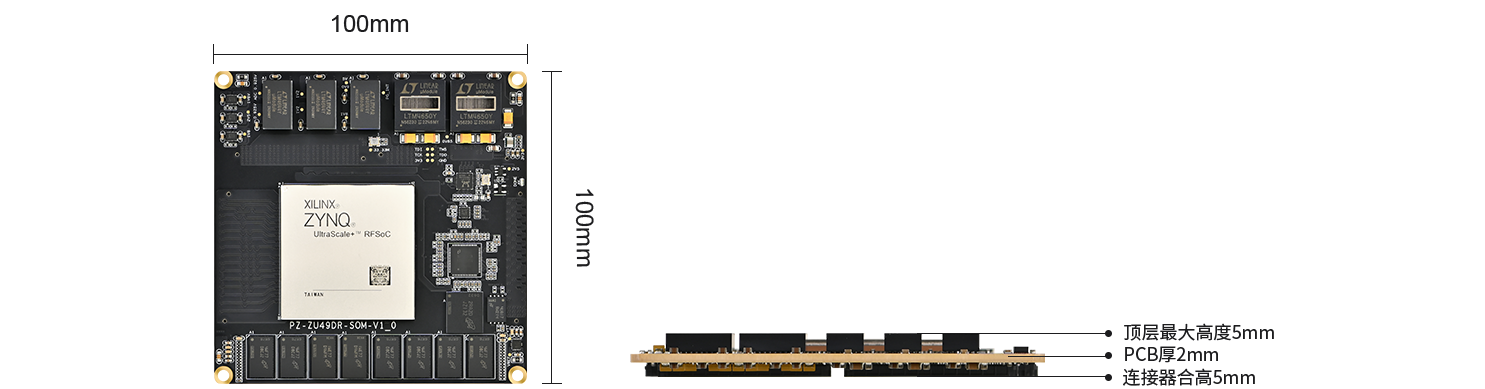

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

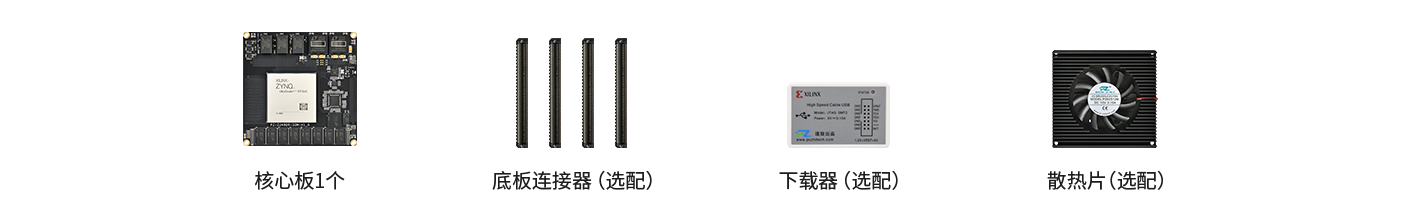

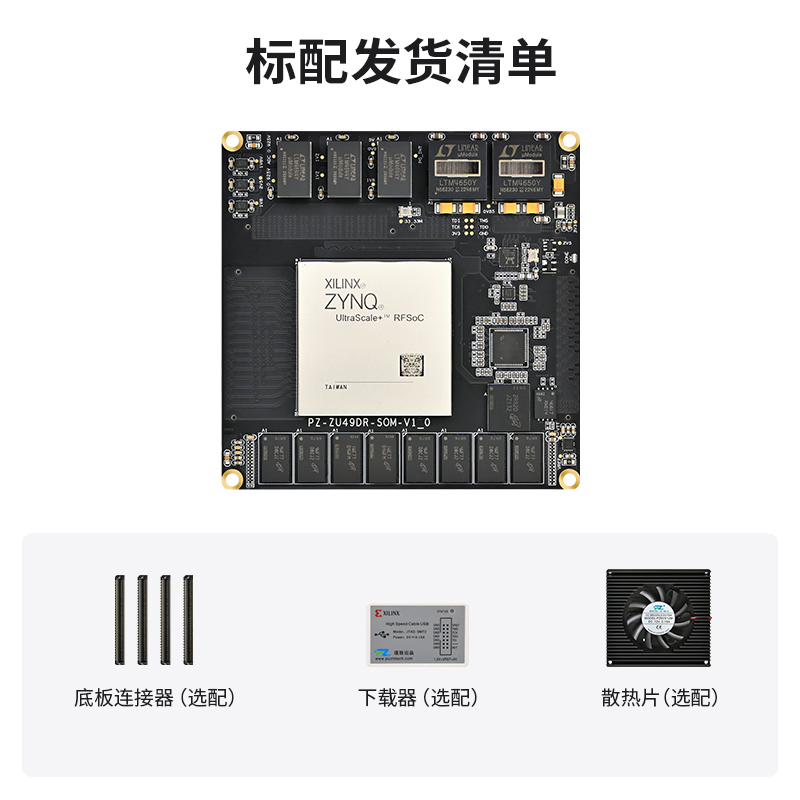

标配发货清单
