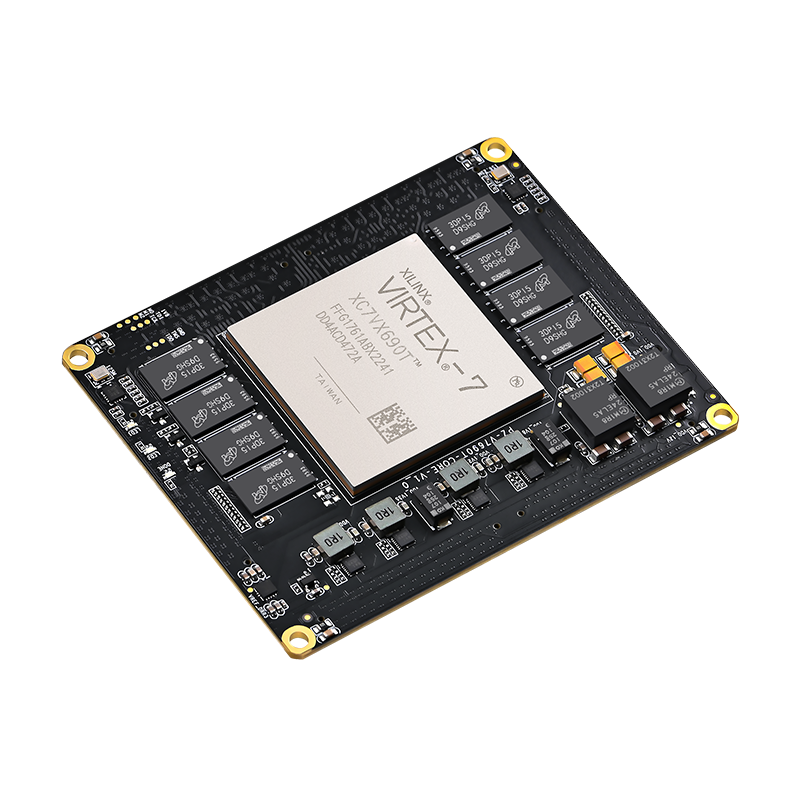

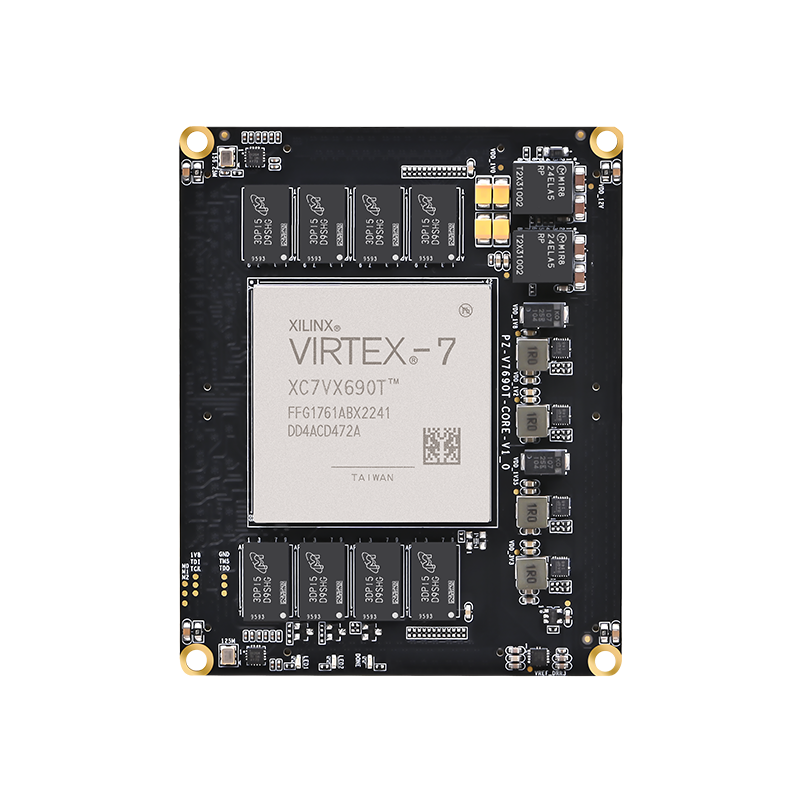

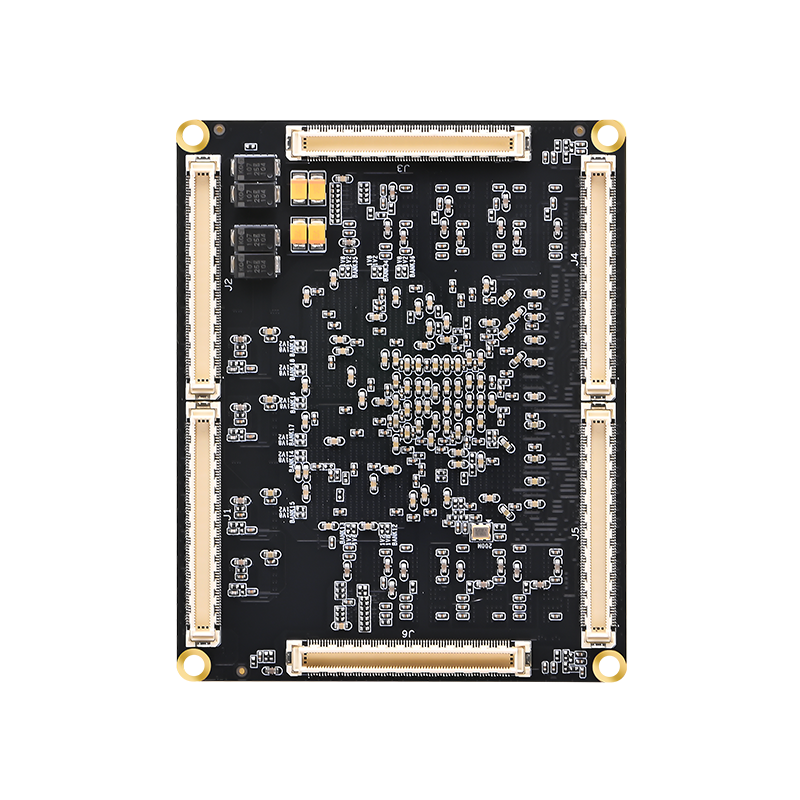

璞致FPGA Virtex-7 V7690T 核心板
PZ-V7690T-SOM
- Virtex-7核心板/逻辑单元 693k/ Slices 108300
- 2GB+2GB DDR3，多达528个IO可用，36对高速GTH
- 尺寸100*80mm，供电/电流 8-12V/5A
- 极致选料与工艺标准，工业级-40℃~+85℃
- 提供完善硬件参考&软件丰富例程，助力产品开发

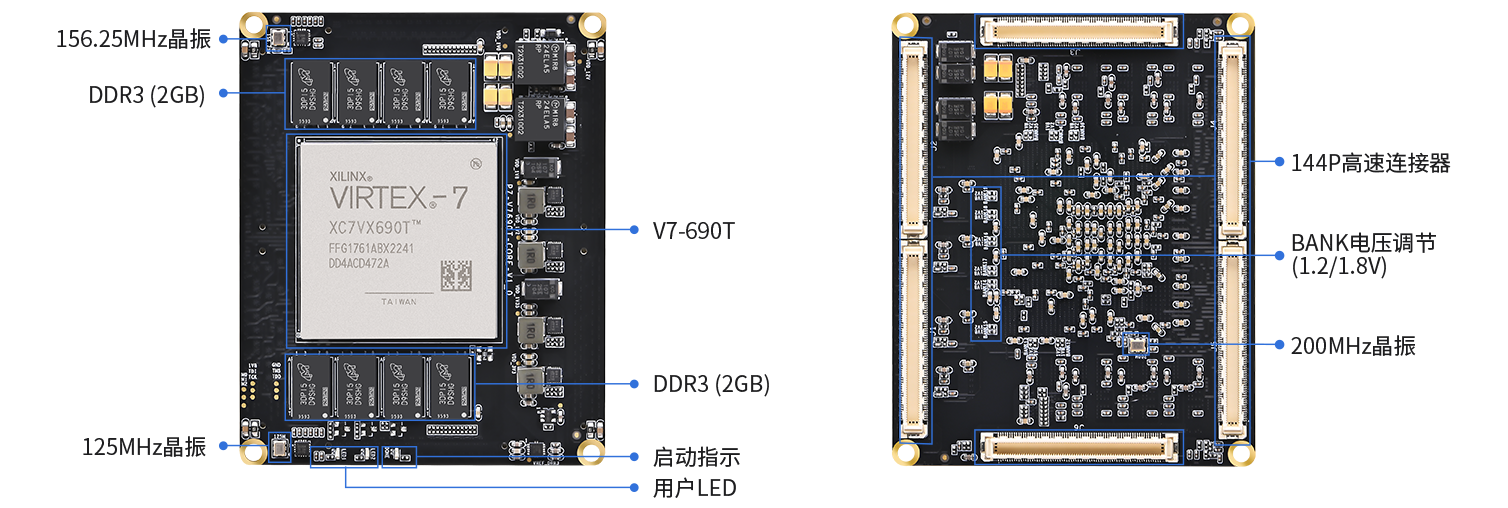

接口功能展示
产品参数
主要参数
核心板 | PZ-V7690T-SOM |
主控制器 | XC7V690T-2FFG1761I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 693K |
查找表 (LUTs） | 108300 |
触发器 (Flip-Flops） | 866400 |
DSP Slices | 3600 |
TOTAL BLOCK RAM | 52920 |
DDR3 | 2GB/64bit+2GB/64bit |
启动方式 | JTAG/QSPI/BPI |
用户LED | 2路 |
GTH数量 | 36对TX/RX |
IO数量 | 528个单端/264对差分 (1.2/1.8V可调，默认1.8V） |
供电/电流 | 8-12V/5A |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 1个差分156.25MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 100*80mm、沉金工艺、0.5mm间距 144P连接器x6；顶层最大高度5mm，PCB厚2mm，连接器合高4mm |

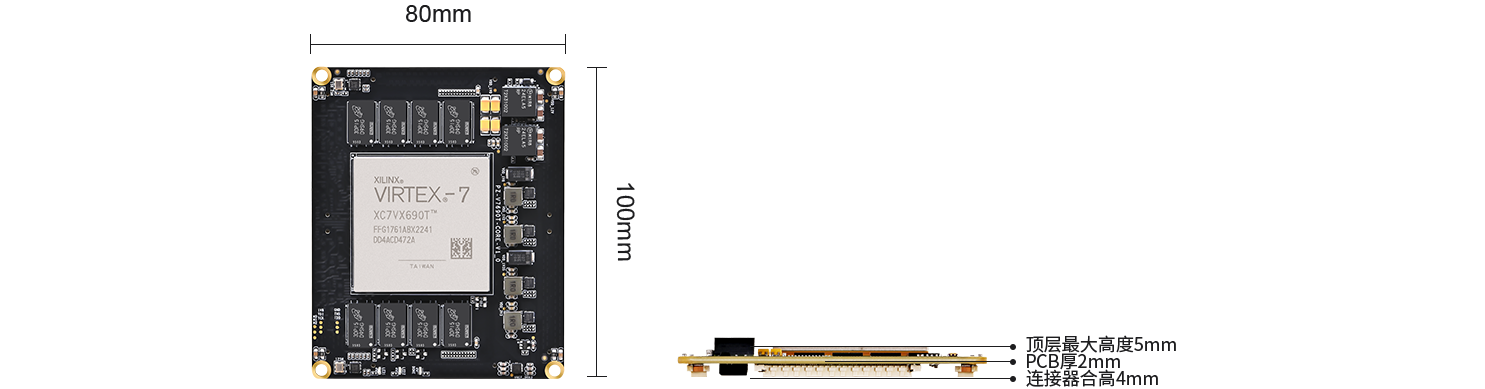

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

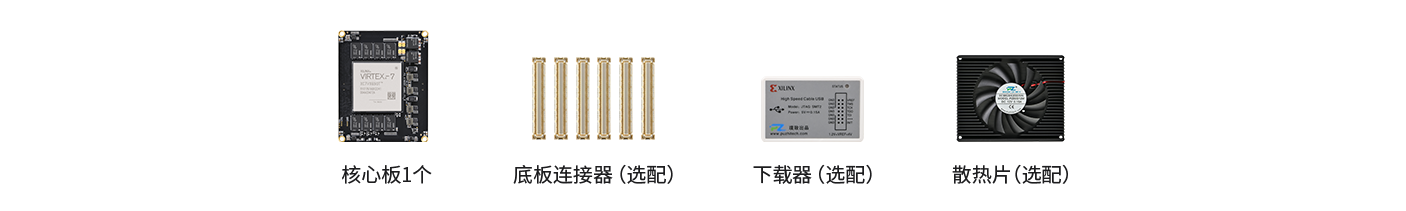

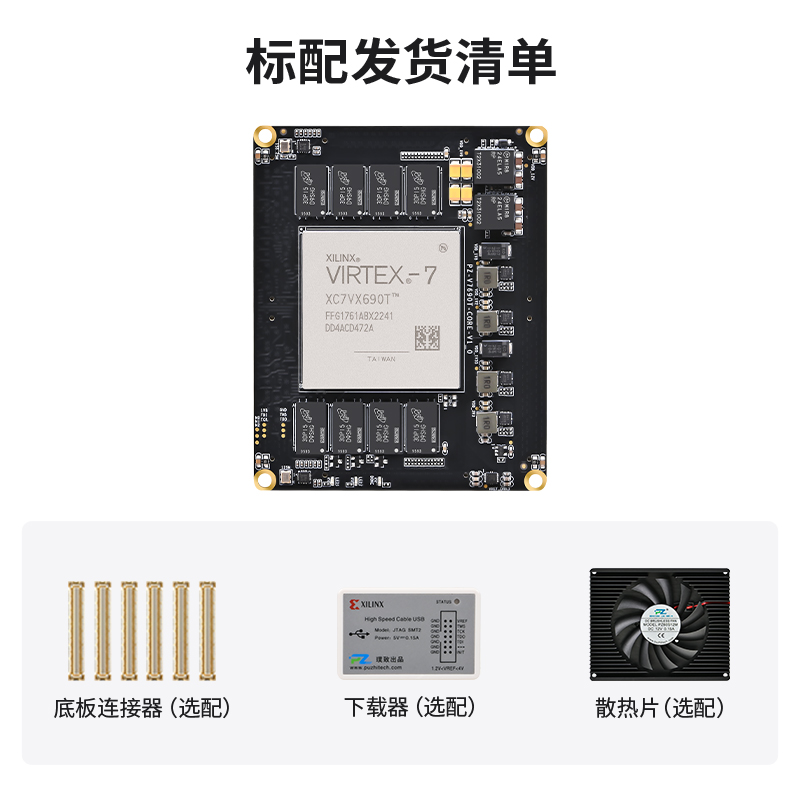

标配发货清单
