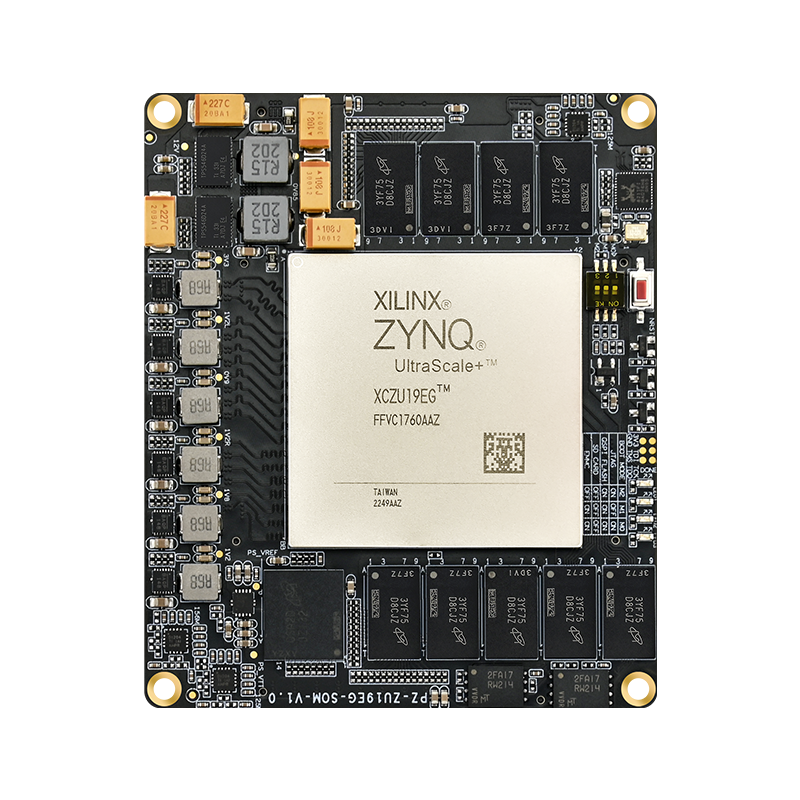

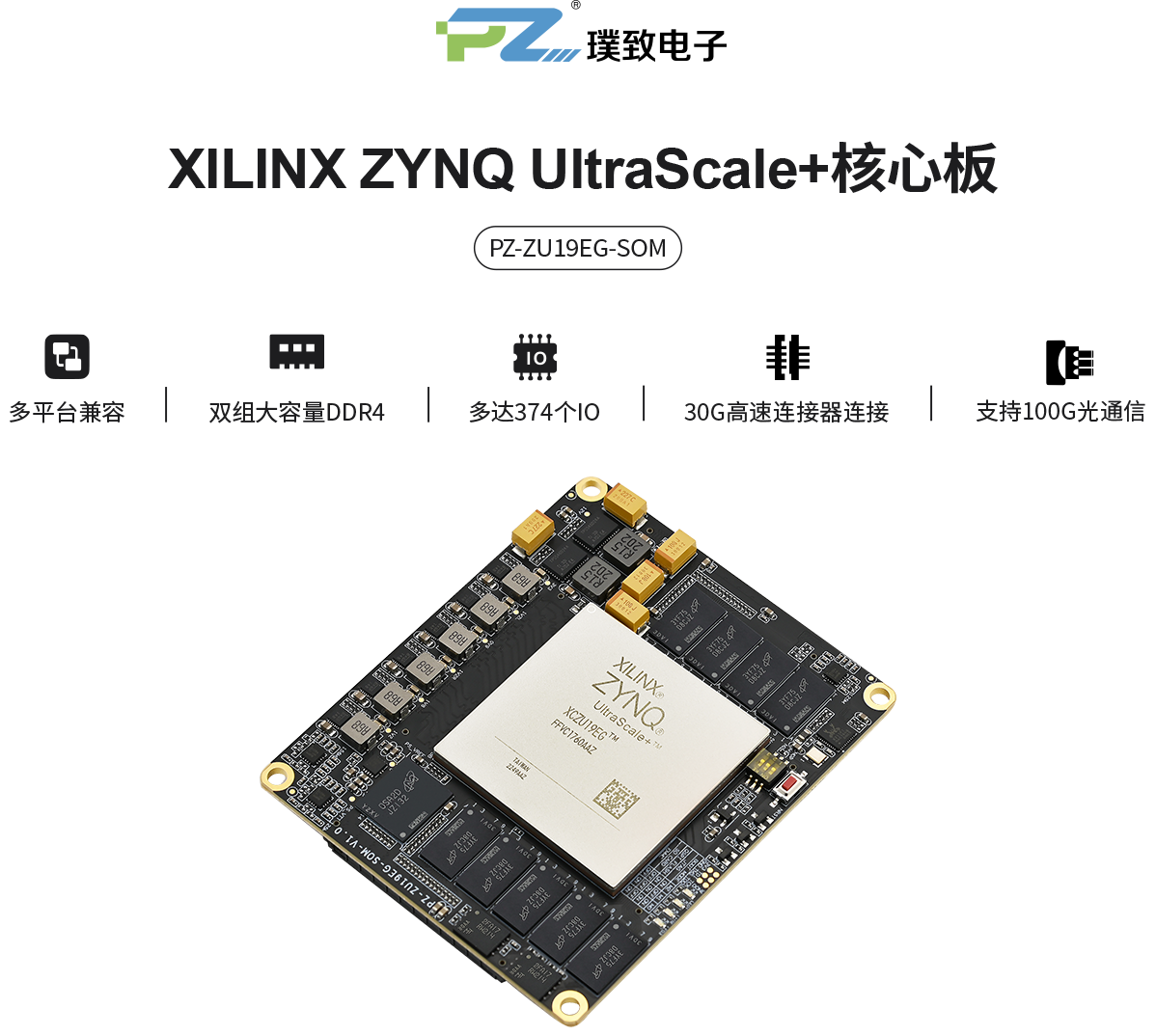

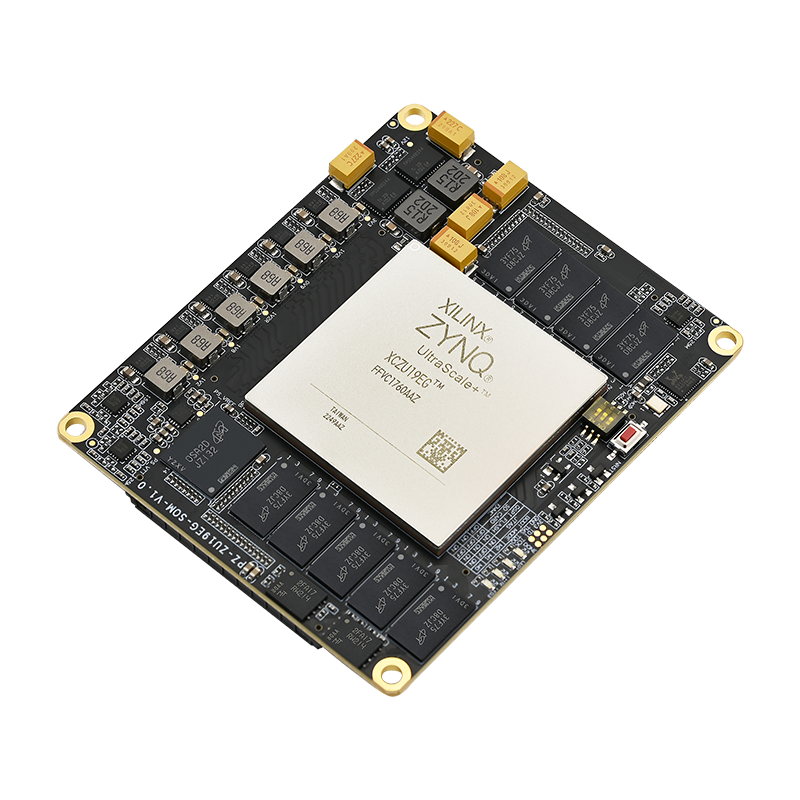

璞致FPGA ZYNQ UltraScale+ ZU19EG 核心板
PZ-ZU19EG-SOM
- ZYNQ UltraScale+核心板，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧8GB DDR4，32GB EMMC，512Mb+512Mb QSPIFLASH
- 尺寸90*75mm，多达374个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

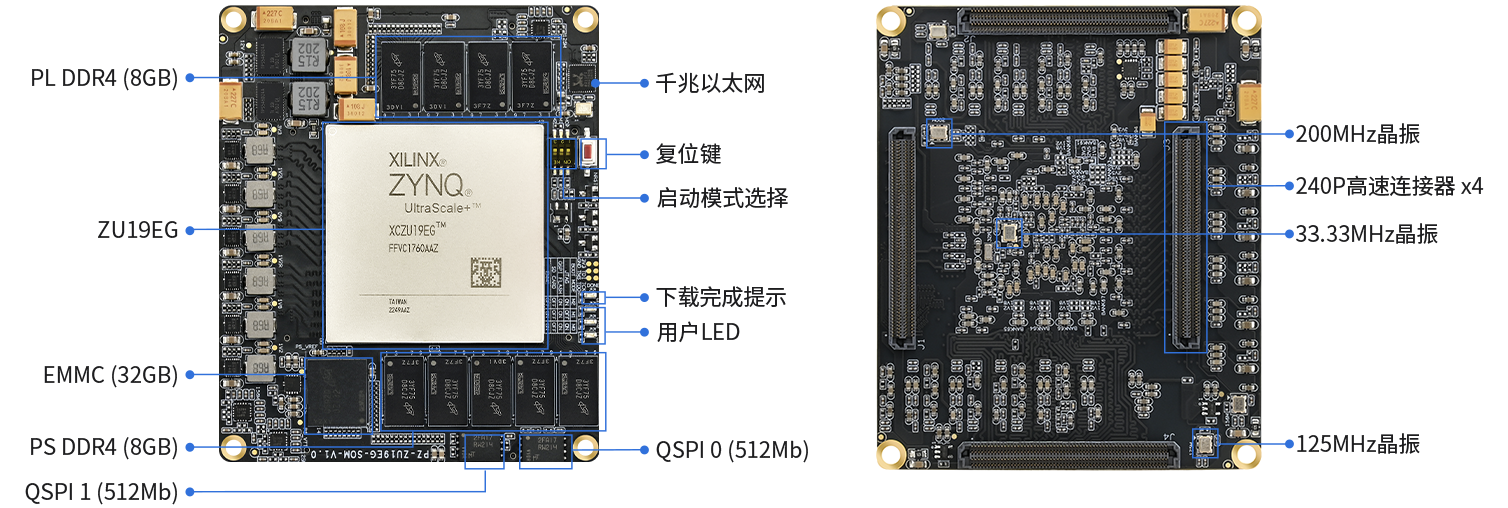

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU19EG-SOM |
主控制器 | XCZU19EG-2FFVC1760I |
内核 | 四核 ARM Cortex-A53 (1.333Ghz) 双核 ARM Cortex-R5F (533Mhz) |
CPU | MaliTM-400MP2，667Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 1143K |
查找表 (LUTs） | 1045000 |
触发器 (Flip-Flops） | 523000 |
DSP Slices | 1968 |
BLOCK RAM | 34.6Mb |
DDR4 | PS侧8GB (带ECC）、PL侧8GB |
QSPI FLASH | 512Mb + 512Mb，双FLASH启动，启动更快 |
EMMC | 32GB |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
千兆以太网 | 1路 |
用户LED | 3对 |
PS侧GTR | 4对 |
PL侧GTH/GTY | GTH：32对 (16.3G)/GTY：16对 (32.75G) |
供电/电流 | 8-12V/5A |
扩展IO数量 | PS侧38个IO；PL侧336个IO HP：240个1.2/1.8V可调、默认1.8V HD：96个1.8/2.5/3.3V可调，默认3.3V |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 2个差分125MHz、1个差分156.25M晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 90*75mm，沉金工艺、0.635mm间距 240P连接器x4，顶层最大高度5mm，PCB厚2mm,连接器合高5mm |

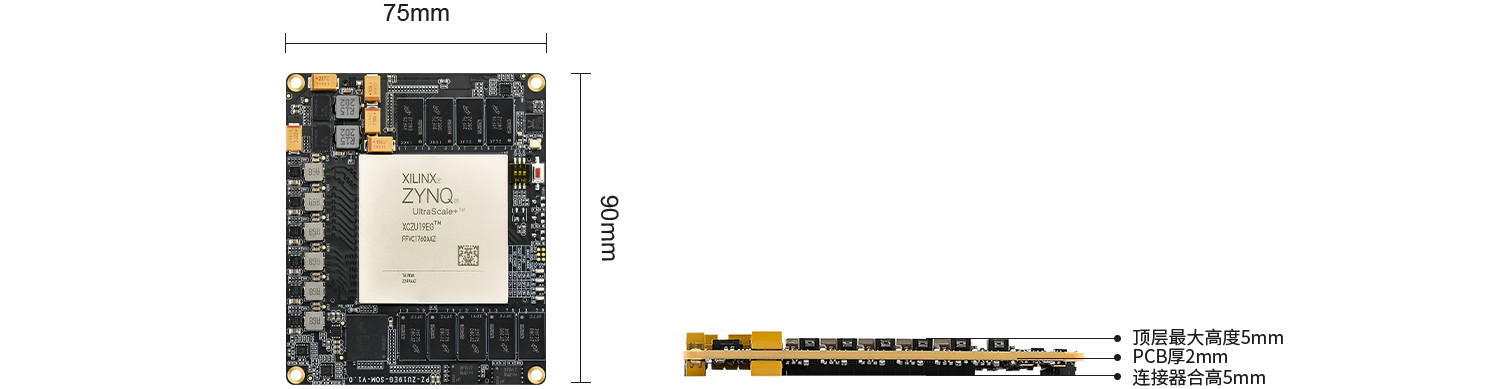

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

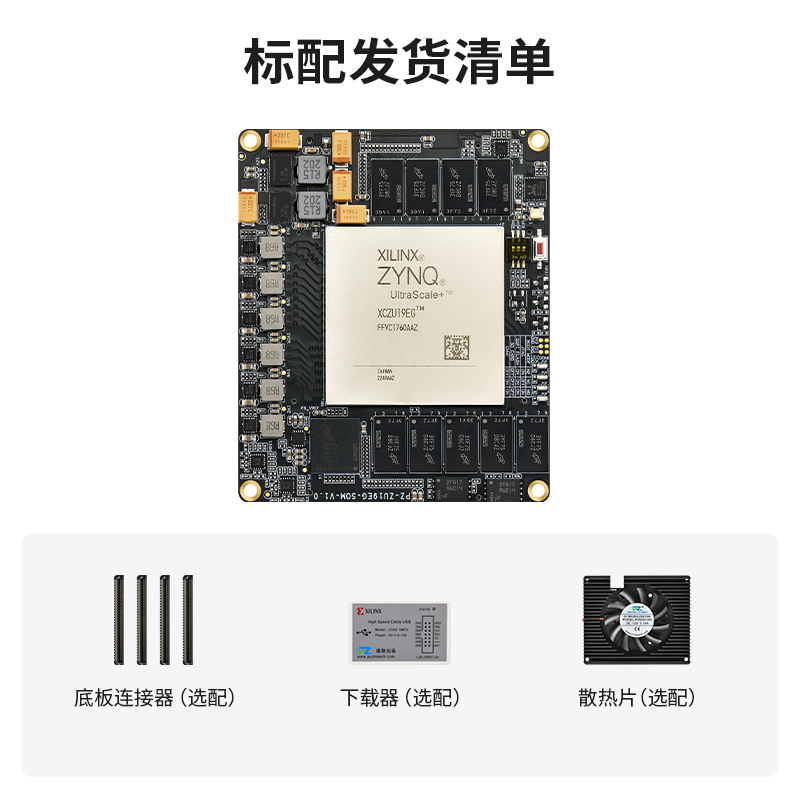

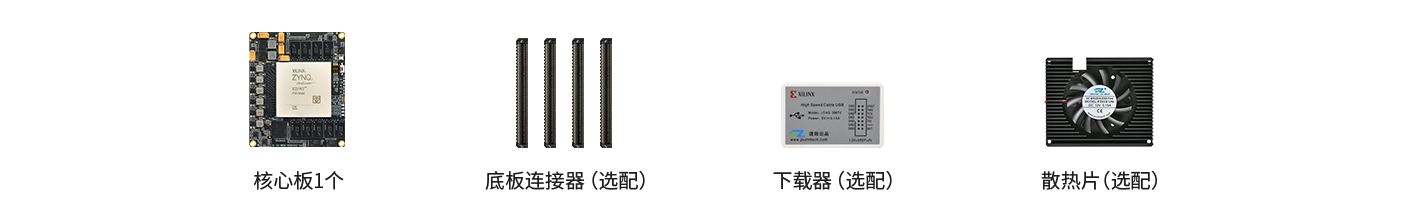

标配发货清单
